受賞報告

日本民間放送連盟賞 技術部門

優秀

「字幕放送監視システム(字幕チェッカー)」

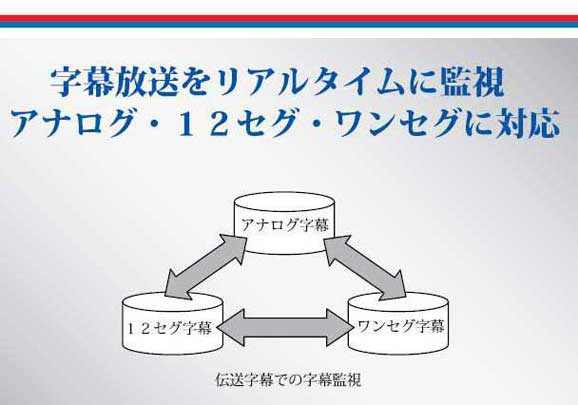

2007/09/30 字幕放送を安定的に放送しその監視精度を高めるために、アナログ、デジタル12セグ、1セグの字幕送出が正しくされたかをリアルタイムで監視するシステム。

I.機能

  1. デジタル、ワンセグ、アナログ放送の字幕データを比較して、オンエアのエラーをリアルタイムに検知しエラー内容をアプリケーション画面に表示されると共にアラーム音により外部に通知します。
  2. エラーの検出方法は、内容を比較することにより検出する方法と、データの受信タイミングによる検出方法の2パターンがあります。
  3. 字幕放送の有無はeit(p/f)から取得するので、字幕チェッカーは、人的な操作を必要とせずに全自動で動作します。

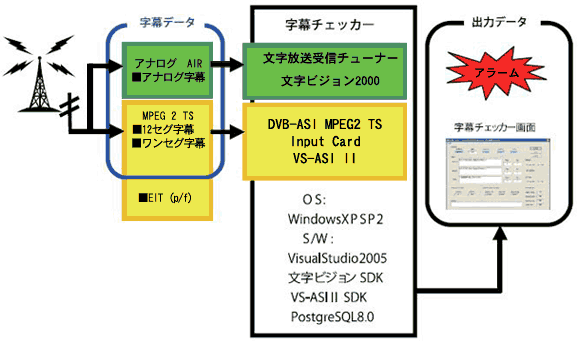

II.データフロー図

データフロー図

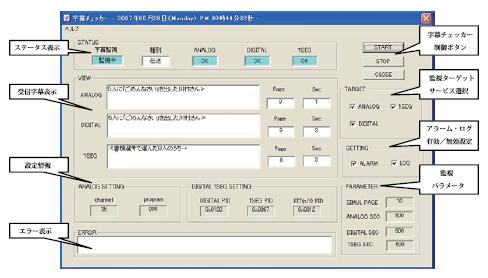

III.字幕チェッカー画面

字幕チェッカー画面

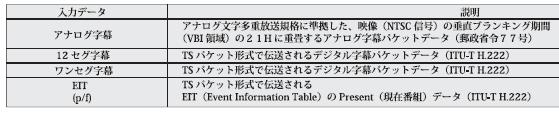

IV.入力データ

入力データ

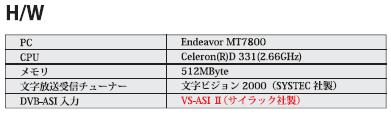

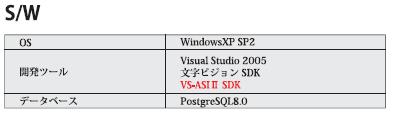

V.システム例

システム例
システム例

VI.販売

販売
