今回は『夏休み自由研究スペシャル』。
電気で言葉を伝える装置『電信機』です。

（１）
こちらが手作りした電信機です。右側が電池とスイッチで作った『送信機』左側がコイルと鉄の板、電球やブザーで作った『受信機』です。

（２）
送信機と受信機は12メートルの電線でつながっています。

（３）
送信機のスイッチを押すと、受信機の電球が光り、ブザーが鳴りました。

（４）
スイッチを押している間だけ、電球が光り、ブザーが鳴ります。

（５）
これは、『モールス信号』と言って、音や光の長さの組み合わせで言葉を表現し、遠くにメッセージを送る方法なんです。

（６）
電信機の仕組みを簡単に説明しましょう。送信機のスイッチを押すと、12メートルの電線を通って、受信機のコイルに電気が流れます。

（７）
すると、コイルが電磁石になり、磁力が発生します。

（８）
この磁力によって、コイルの上にある鉄の板がコイルにくっつきます。

（９）
その結果、受信機の回路がつながり、電球とブザーに電気が流れる仕組みです。

（１０）
受信機の電磁石（コイル）は、鉄にエナメル線を巻くことで手作りすることができます。

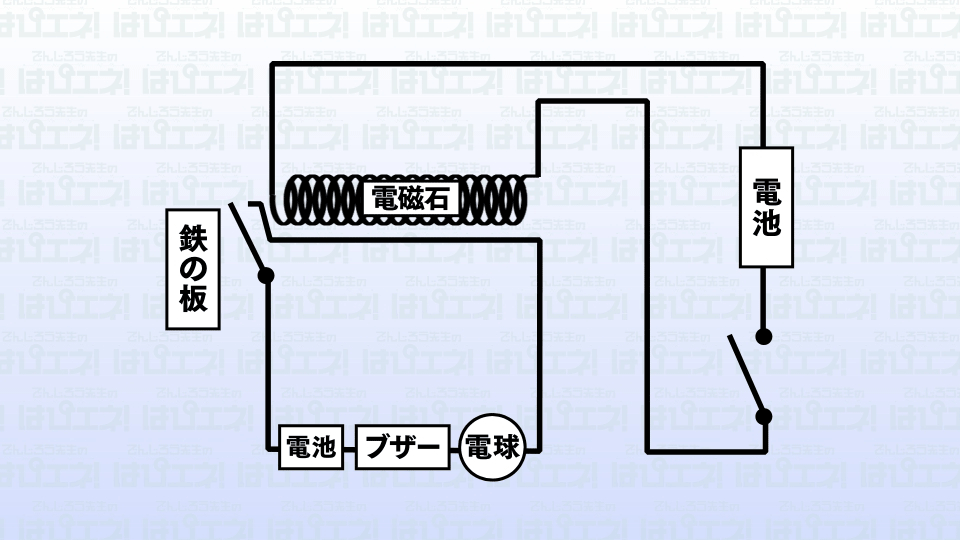

＜装置全体の回路はこちら！＞

（１１）
この電信機を使って、遠くに送信するにはどうすればいいのか？送信機と受信機をつなぐ電線をのばしました。電線の長さは先ほどの倍、24メートルあります。

（１２）
受信機に電気が流れると割れる風船をつなげました。

（１３）
送信機のスイッチを押します。・・・しかし、風船は割れません。

（１４）
遠くに送るには電線を延ばせば良いと思いがちですが、電線が長くなると、電気抵抗で徐々に電気が弱まり、動かないのです。そこで考え出されたのが『リレー方式』です。

（１５）
先ほどの電線の中間に、受信機と同じ電磁石の回路（コイルと電池）を入れました。これがリレーです。送信機のスイッチを押すと・・・

（１６）
風船が割れました。

（１７）
電気を真ん中でリレーすることで、遠くに電気信号を送ることができるのです。
